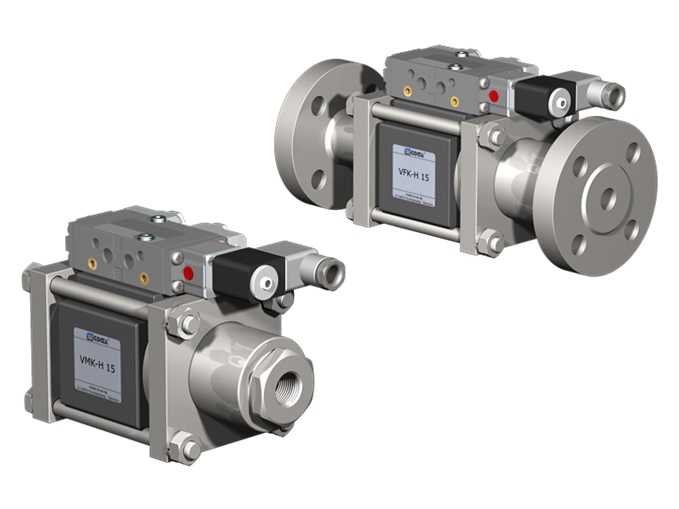

Coax VMK-H / VFK-H 15

korkean painealueen koaksiaaliventtiili

15 mm / kierre, laippa / 0 – 200 bar / 5,6 m3/h

ominaisuudet

liitännät kierteet G 1/2
laipat PN 160/250
toiminto NC
painealue 0-200 bar
KV-arvo 5,6 m³/h
väliaine kaasut  nesteet  korkea viskositeetti  rasvamaiset  liimat  epäpuhtaat
virtaussuunta A -> B kuten merkitty
sykliaika 200 1/min
kytkentäaika avautuminen 50-3000 ms
sulkeutuminen 50-3000 ms
väliaineen lämpötila 60 °C suoraan asennettu ohjausventtiili
ulkoinen lämpötila 50 °C suoraan asennettu ohjausventtiili
paino VMK-H 5,3 kg
VFK-H 7,1 kg
nimellisjännite Un 24 V DC
Un 230 V 40-60 Hz AC
suojaus IP65 (P54) DIN 40 050
tehollinen suhteellinen käyttöaika ED 100%

Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
