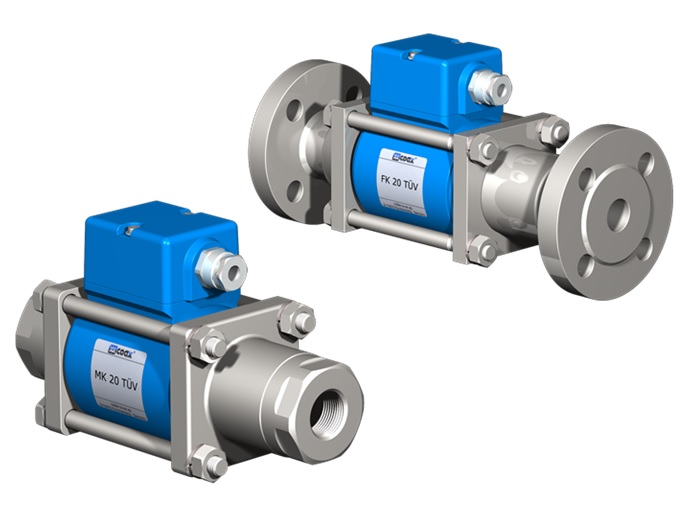

Coax MK / FK 20 TÜV

sertifioitu venttiili

20 mm / kierre, laippa / 0 – 40 bar / 7,4 m3/h

ominaisuudet

liitännät kierteet G 3/4 – G 1 1/4
laipat PN 40
toiminto NC
painealue 0 – 40 bar
KV-arvo 7,4 m³/h
väliaine palavat nesteet
virtaussuunta A -> B kuten merkitty
sykliaika 150 1/min
kytkentäaika avautuminen 110 ms
sulkeutuminen 110 ms
väliaineen lämpötila DC -10 °C — +140 °C
AC -10 °C — +140 °C
ulkoinen lämpötila DC -10 °C — +60 °C
AC -10 °C — +60 °C
paino MK 5,5 kg
FK 7,5 kg
nimellisjännite Un 24 V DC
Un 230 V 40-60 Hz AC
toiminta DC tasavirtakela
AC tasavirtakela integroidulla tasasuuntaajalla
eristysluokka H 180 °C
suojaus IP65
tehollinen suhteellinen käyttöaika ED 100%
liitännät M 16 x 1,5 liitäntäkotelo johdot

Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.

Dokumentit

Coax_MK-FK-20-TUV_datasheet

Coax MK / FK 20 TÜV
