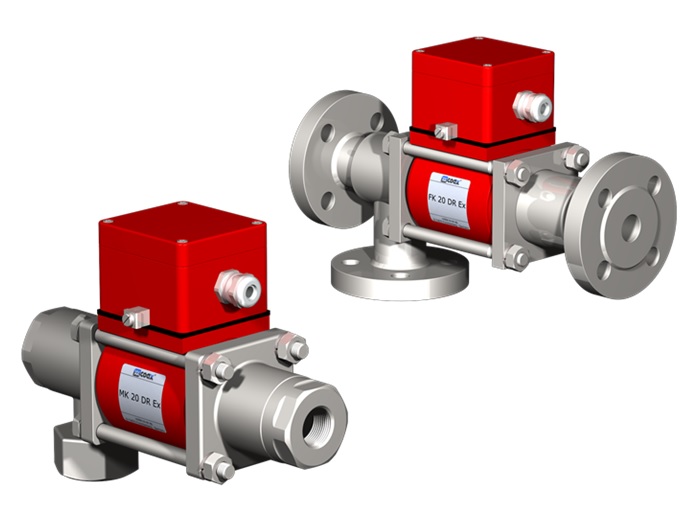

Coax MK / FK 20 DR Ex
sertifioitu venttiili
20 mm / kierre, laippa / 0 – 40 bar / 6,7 m3/h
Lisätietoa
ominaisuudet
| liitännät | kierteet G 3/4 – G 1 1/4 laipat PN 16/40 |
| toiminto | NC |
| painealue | 0-16 / 0-40 bar A -> B max. 40 bar B -> A max. 16 bar A -> C max. 40 bar C -> A max. 16 bar |
| KV-arvo | 6,7 m³/h |
| väliaine | kaasut nesteet korkea viskositeetti rasvamaiset epäpuhtaat |
| virtaussuunta | kts. painealue |
| sykliaika | 150 1/min |
| kytkentäaika | avautuminen 110 ms sulkeutuminen 110 ms |
| väliaineen lämpötila | DC -20 °C — +40 °C AC -20 °C — +40 °C |
| ulkoinen lämpötila | DC -20 °C — +40 °C AC -20 °C — +40 °C |
| paino | MK 6,0 kg FK 8,4 kg |
| nimellisjännite | Un 24 V DC Un 230 V 40-60 Hz AC |
| toiminta | DC tasavirtakela AC tasavirtakela integroidulla tasasuuntaajalla |
| eristysluokka | H 180 °C |
| suojaus | IP65 |
| tehollinen suhteellinen käyttöaika | ED 100% |
| liitännät | M 16 x 1,5 liitäntäkotelo johdot |
Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
