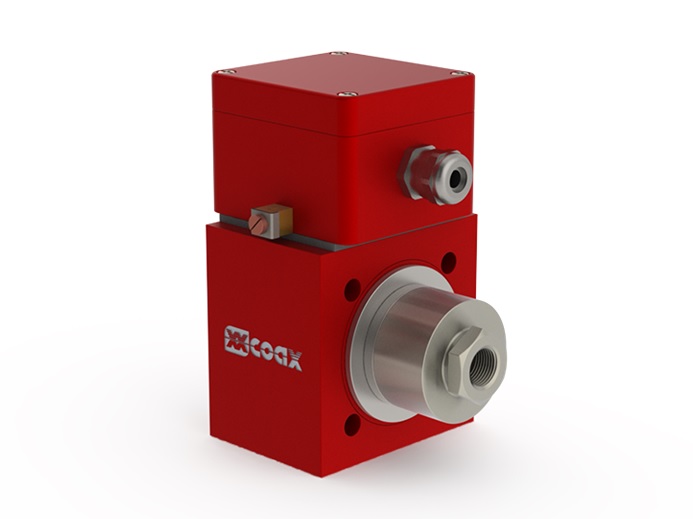

Coax KB 15 Ex

sertifioitu venttiili

2 – 8 mm / kierre / 0 – 100 bar / 0,102 … 1,44 m3/h

ominaisuudet

liitännät kierteet G 3/8
toiminto NC
painealue
bar 10 10 16 30 50 100
DN 8 6 5 4 3 2
KV-arvo
l/min 24,0 17,4 13,5 11,0 4,1 1,7
DN 8 6 5 4 3 2
väliaine kaasut  nesteet
virtaussuunta A -> B kuten merkitty
sykliaika 210 1/min
kytkentäaika avautuminen 100 ms
sulkeutuminen 175 ms
väliaineen lämpötila DC -20 °C — +40 °C
AC -20 °C — +40 °C
ulkoinen lämpötila DC -20 °C — +40 °C
AC -20 °C — +40 °C
paino 2,8 kg
nimellisjännite Un 24 V DC
Un 230 V 40-60 Hz AC
toiminta DC tasavirtakela
AC tasavirtakela integroidulla tasasuuntaajalla
eristysluokka H 180 °C
suojaus IP65
tehollinen suhteellinen käyttöaika ED 100%
liitännät M 16 x 1,5 liitäntäkotelo johdot

Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.

Dokumentit

Coax_KB15Ex_datasheet
