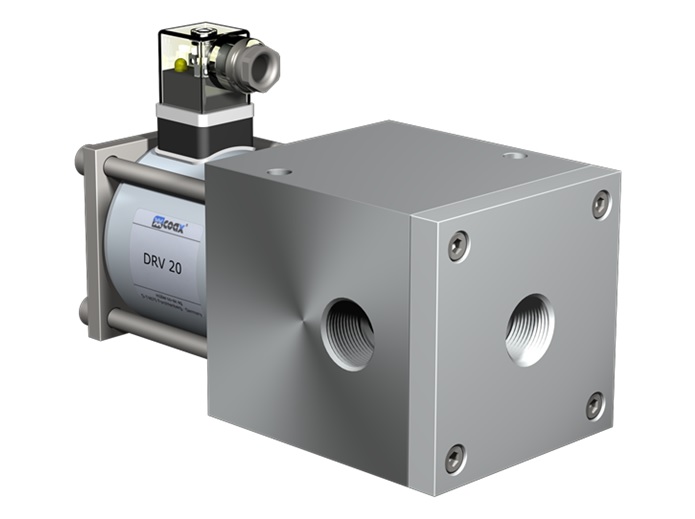

Coax DRV 20 magneettiventtiili
magneettiventtiili
20 mm / kierre / 0 – 2 bar / 9,1 m3/h
Lisätietoa
ominaisuudet
| liitännät | kierteet G 3/4 |
| toiminto | NC |
| painealue | vakuumi max. 98% A -> B Δp max. 2 bar B -> A Δp max. 2 bar A -> C Δp max. 2 bar C -> A Δp max. 2 bar |
| KV-arvo | 9,1 m³/h |
| väliaine | kaasut |
| virtaussuunta | kts. painealue |
| sykliaika | 70 1/min |
| kytkentäaika | avautuminen 160 ms sulkeutuminen 100 ms |
| väliaineen lämpötila | DC -10 °C — +80 °C AC -10 °C — +80 °C |
| ulkoinen lämpötila | DC -10 °C — +80 °C AC -10 °C — +80 °C |
| paino | 5,6 kg |
| nimellisjännite | Un 24 V DC Un 230 V 40-60 Hz AC |
| toiminta | DC tasavirtakela AC tasavirtakela integroidulla tasasuuntaajalla |
| eristysluokka | H 180 °C |
| suojaus | IP65 |
| tehollinen suhteellinen käyttöaika | ED 100% |
| liitännät | pistoke DIN EN 175301-803, muoto A, 4 asentoa x 90°, kaapelin halkaisija 6-8 mm |
Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
