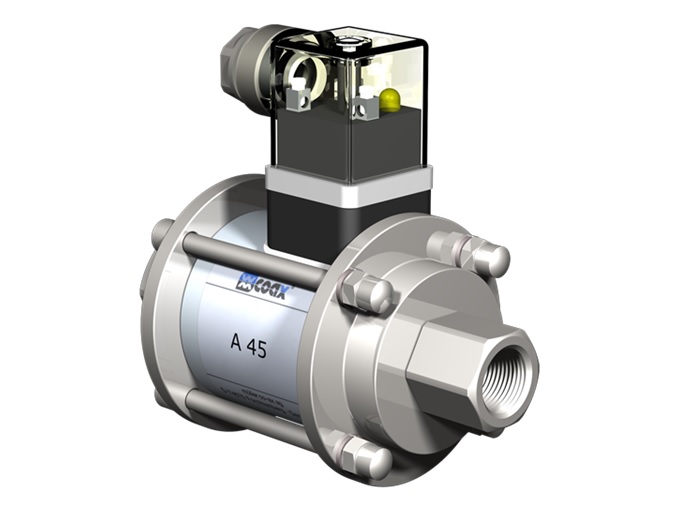

Coax A 45 koaksiaaliventtiili

korkean painealueen koaksiaaliventtiili

2-6 mm / kierre / 0 – 130 bar / 0,078 – 0,588 m3/h

ominaisuudet

liitännät kierteet G 3/8
toiminto NC
painealue
bar 10 40 130
DN 6 4 2
KV-arvo
l/min 9,8 5,3 1,3
DN 6 4 2
väliaine kaasut  nesteet
virtaussuunta A -> B kuten merkitty
sykliaika 200 1/min
kytkentäaika avautuminen 20 ms
sulkeutuminen 45 ms
väliaineen lämpötila DC -10 °C — +80 °C
AC -10 °C — +80 °C
ulkoinen lämpötila DC -10 °C — +80 °C
AC -10 °C — +80 °C
paino 1,2 kg
nimellisjännite Un 24 V DC
Un 230 V 40-60 Hz AC
toiminta DC tasavirtakela
AC tasavirtakela integroidulla tasasuuntaajalla
eristysluokka H 180 °C
suojaus IP65
tehollinen suhteellinen käyttöaika ED 100%
liitännät pistoke DIN EN 175301-803, muoto A, 4 asentoa x 90°, kaapelin halkaisija 6-8 mm
M12x1 pistoke DESINA / VDMA

Venttiilien tekninen suunnittelu perustuu väliaineen ja sovelluksen vaatimuksiin. Tämä voi johtaa eroavaisuuksiin esim. muotoilusta, tiivisteistä, materiaaleista ja ominaisuuksista yleisesitteessä esitetyissä tiedoissa.
